Технологическая схема армирования и расчет арматуры для ленточного фундамента

Технологическая схема армирования и расчет арматуры

Армирование фундамента – это процесс, необходимый для укрепления конструкции и увеличения срока службы здания. Другими словами, это сборка «каркаса», играющего роль защитного компонента, сдерживающего давление грунта на стенки основания. Но чтобы эта функция была реализована в максимальной степени, необходимо не только правильно рассчитать арматуру для ленточного фундамента, но и уметь организовать ход строительных работ.

Уже подумали об электрическом отоплении дома?

Содержание

• Как армировать ленточный фундамент
• Схема структуры арматуры
• Расчет расхода материала

Как армировать ленточный фундамент

Основа ленточного типа представляет собой бетонный раствор, состоящий из цемента, песка и воды. К сожалению, физические характеристики строительного материала не гарантируют отсутствия деформации основания здания. Для повышения способности противостоять подвижкам фундамента, перепадам температуры и другим негативным факторам необходимо наличие металла в конструкции.
Этот материал пластичен, но обеспечивает надежную фиксацию; поэтому армирование является значимым этапом в комплексе работ.

Усиление фундамента требуется в местах, где могут возникнуть зоны растяжения. Отмечено, что наибольшее напряжение возникает на поверхности основания, что создает предпосылки для армирования вблизи верхнего уровня. С другой стороны, во избежание коррозии каркаса его необходимо защитить от внешних воздействий слоем бетона.

Важный! Оптимальное расстояние арматуры для фундамента – 5 см от поверхности.

Поскольку предсказать ход деформации невозможно, зоны растяжения могут возникать как в нижней части (при прогибе середины вниз), так и в верхней (при прогибе рамы вверх). Исходя из этого, арматура должна проходить снизу и сверху арматурой диаметром 10-12 мм, причем эта арматура для ленточного фундамента должна иметь ребристую поверхность.

Это обеспечивает идеальный контакт с бетоном.

Остальные части каркаса (горизонтальные и вертикальные поперечные стержни) могут иметь гладкую поверхность и меньший диаметр.
При армировании монолитного ленточного фундамента, ширина которого обычно не превышает 40 см, допускается использовать 4 стержня арматуры (10-16 м), соединенных с каркасом диаметром 8 мм.

Важный! Расстояние между горизонтальными стержнями (при ширине 40 см) – 30 см.

Ленточный фундамент имеет при большой длине малую ширину, поэтому в нем появятся продольные напряжения, а поперечных не будет совсем. Из этого следует, что поперечные вертикальные и горизонтальные прутья, которые будут гладкими и тонкими, нужны только для создания каркаса, а не для восприятия нагрузок.

Особое внимание следует уделить армированию углов: бывают случаи, когда деформация происходит не посередине, а в угловых частях. Углы следует армировать так, чтобы один конец согнутой арматуры заходил в одну стену, а другой — в другую.
Специалисты советуют шатуны с использованием проволоки. Ведь не каждая марка арматуры изготавливается из стали, которую можно сваривать. Но даже если сварка допустима, часто возникают проблемы, которых можно избежать с помощью проволоки, например, перегрев стали, приводящий к изменению свойств, утонение стержня в месте сварки, недостаточная прочность сварного шва и т. д.

Схема структуры арматуры

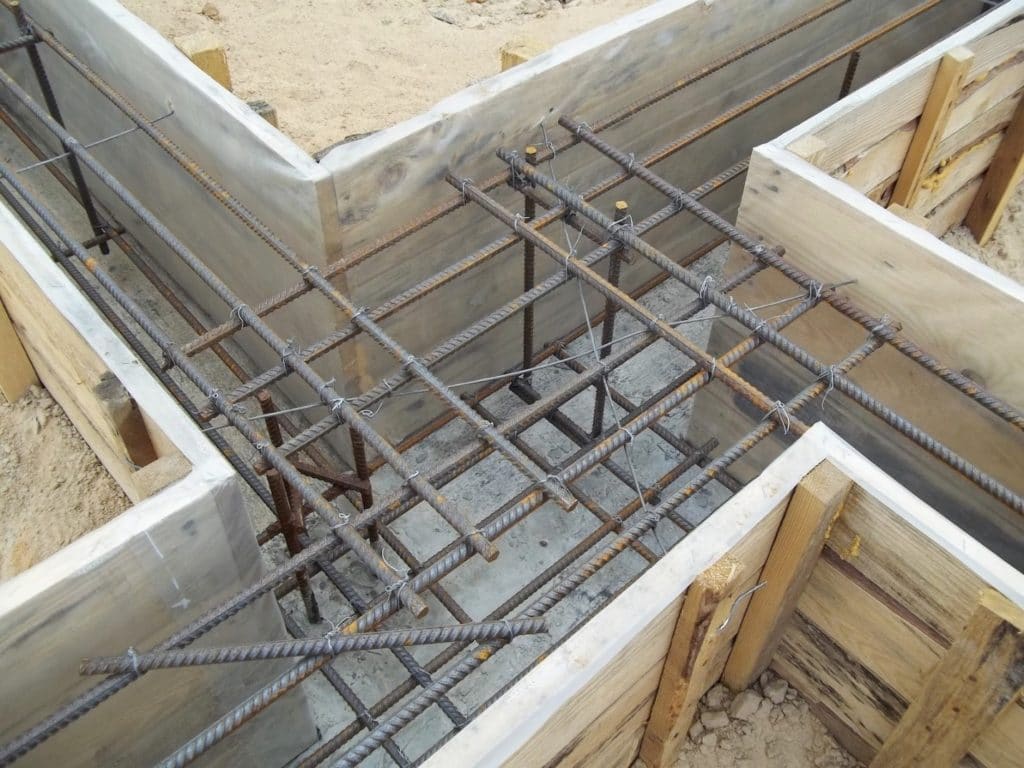

Армирование начинается с установки опалубки, внутренняя поверхность которой выкладывается пергаментом, что позволяет в дальнейшем упростить демонтаж конструкции. Создание каркаса производится по схеме:
1. В грунт траншеи вбиваются арматурные стержни длиной, равной глубине основания. Соблюдайте расстояние 50 мм от опалубки и шаг 400-600 мм.
2. На дно установить опоры (80-100 мм), на которые нужно уложить 2-3 нити нижнего ряда арматуры. Кирпичи, установленные на ребро, вполне годятся в качестве опор.
3. Верхний и нижний ряд арматуры крепятся вместе с поперечными перемычками к вертикальным штырям.
4. В месте пересечения закрепить проволокой или сваркой.

Важный! Следует строго соблюдать расстояние до наружных поверхностей будущего фундамента. Делать это лучше из кирпича. Это одно из важнейших условий, так как металлические конструкции не должны опираться непосредственно на днище. Они должны быть приподняты не менее чем на 8 см над землей.

После установки арматуры остается сделать вентиляционные отверстия и залить бетонным раствором.

Ты должен знать!
Вентиляционные отверстия не только способствуют износу фундамента, но и препятствуют возникновению гнилостных процессов.

Расчет расхода материала

Для расчета ленточного фундамента нужно заранее знать некоторые параметры. Рассмотрим пример. Допустим, наш фундамент имеет прямоугольную форму и следующие размеры: ширина – 3,5 метра, длина – 10 метров, высота отливки – 0,2 метра, ширина пояса – 0,18.
В первую очередь необходимо рассчитать общий объем отливки, для чего нужно узнать размеры основы так, как если бы она имела форму параллелепипеда. Для этого совершим несколько простых манипуляций: узнаем периметр основания, а затем умножим периметр на ширину и высоту отливки.
P = AB + BC + CD + AD = 3,5 + 10 = 3,5 + 10 = 27
V = 27 х 0,2 х 0,18 = 0,972

Но на этом расчет монолитного фундамента не заканчивается. Узнали, что само основание, а точнее отливка, занимает объем в округленном виде равный 0,97 м3. Теперь нужно узнать объем внутренней части фундамента, т.е. того, что находится внутри нашей ленты.

Получаем объем «начинки»: умножаем ширину и длину основания на высоту отливки и узнаем общий объем:
10 х 3,5 х 0,2 = 7 (кубических метров)
Вычтите объем отливки:
7 – 0,97 = 6,03 м3

Результат: объем отливки 0,97 м3, внутренний объем наполнителя 6,03 м3.

Теперь нужно рассчитать количество арматуры. Допустим, диаметр будет 12 мм, в отливке – 2 горизонтальные нити, т.е. 2 стержня, а по вертикали, например, стержни будут располагаться через каждые полметра. Известен периметр – 27 метров. Итак умножаем 27 на 2 (горизонтальные полосы) и получаем 54 метра.

Вертикальные стержни: 54/2 + 2 = 110 стержней (108 промежутков по 0,5 м и два по краям). Добавляем в уголок еще один прут и получаем 114 прутков.
Допустим, высота стержня 70 см. Получается: 114 х 0,7 = 79,8 метра.

Последний штрих – опалубка. Предположим, мы будем строить его из досок толщиной 2,5 см, длиной 6 метров и шириной 20 см.
Рассчитайте площадь боковых поверхностей: умножьте периметр на высоту отливки, а затем на 2 (с запасом, не учитывающим уменьшение внутреннего периметра по отношению к внешнему): (27 х 0,2) х 2 = 10,8 м2
Площадь доски: 6 х 0,2 = 1,2 м2; 10,8 / 1,2 = 9
Нам понадобится 9 досок длиной 6 метров. Не забудьте добавить платы для подключения (на ваше усмотрение).

Результат: требуется 1 м3 бетона; заполнитель 6,5 м3; 134 метра арматуры и 27 погонных метров досок (шириной 20 см), шурупов и брусков. Указанные значения округлены.

Теперь вы знаете, не только как правильно армировать ленточный фундамент, но и как рассчитать необходимые комплектующие. А это значит, что построенный вами фундамент будет надежным и прочным, позволяющим возводить монолитные конструкции любой конфигурации.
